Bauanleitung für eine CNC-PORTALFRÄSE

• Detailzeichnungen aller benötigten Einzelteile ( 22 Zeichnungen mit CAD erstellt )
• Stücklisten
• Ca. 170 Detailbilder alle Einzelteile in hoher Auflösung ( 1600x1200 Pixel )
• Videoclips der Maschine ( *.AVI )
• 32 Seiten Ausdrucke in Farbe mit hoher Auflösung ( wichtig bei den Zeichnungen )
• Kurze Baubeschreibung
• Tips
• Telefonischer Support
• Lieferanschriften für Einzelteile

Die Einzelteile ( Aluprofile, Messingteile, Schrauben ) kann ich auch als Zuschnitte Liefern, Preis auf Anfrage.

Die CNC Fräsmaschine ist geeignet zum Platinenfräsen, Modellbau, Folienschneiden, Alu und Messingbearbeitung.

Technische Daten:

Verfahrwege:

X = 150mm (160)

Y = 135mm (140)

Z = 15mm (40)

Ohne großen Aufwand lassen sich die Verfahrwege vergrößern.

Betriebsspannung der Motoren 26V, max 30V

Steuerkarte zum Steuern der Schrittmotoren SMC 800 oder SMC 1500

Maximale Fahrgeschwindigkeit X,Y,Z 6mm/sek

Gewicht ca. 6-8kg

Material Aluminium Si 0,5, MS 58, MS 63

Referenzschalter, Kontaktlose Öffner 1mm

Genauigkeit 0,0025mm ( 400 schritte/1mm )

Für Fragen stehe ich ihnen gerne zu Verfügung, Mail : info@dh7pm.de .

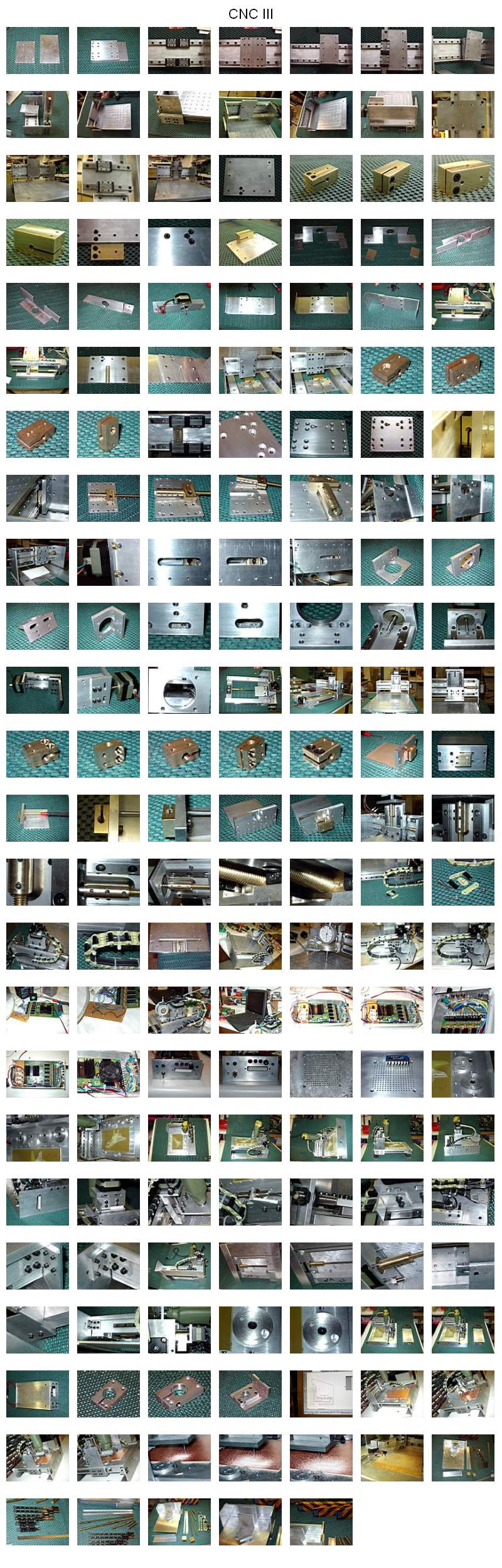

Bilder der einzelnen Bauabschnitte der Mini CNC Maschine
